| RS-232 Serial Interface |
| D-Subminiature Connector, 25 Contacts (DB-25) ![]() |
D-Subminiature Connector, 9 Contacts (DE-9) ![]() |
|||||||
| Pin | Name | Function | Source | Pin | Name | Function | Source | |
|---|---|---|---|---|---|---|---|---|
| 1 | FG | Frame Ground | --- | 1 | DCD | Data Carrier Detect | DCE | |
| 2 | TXD | Transmitted Data | DTE | 2 | RXD | Received Data | DCE | |
| 3 | RXD | Received Data | DCE | 3 | TXD | Transmitted Data | DTE | |
| 4 | RTS | Request To Send (= DTE ready) | DTE | 4 | DTR | Data Terminal Ready | DTE | |
| 5 | CTS | Clear To Send (= DCE ready) | DCE | 5 | GND | Signal Ground | --- | |
| 6 | DSR | Data Set Ready | DCE | 6 | DSR | Data Set Ready | DCE | |
| 7 | GND | Signal Ground | --- | 7 | RTS | Request To Send (= DTE ready) | DTE | |
| 8 | DCD | Data Carrier Detect | DCE | 8 | CTS | Clear To Send (= DCE ready) | DCE | |
| 9 | --- | Positive Test Voltage | DCE | 9 | RI | Ring Indicator | DCE | |
| 10 | --- | Negative Test Voltage | DCE | |||||
| 11 | QM | Equalizer Mode | DCE | |||||
| 12 | SDCD | Secondary Data Carrier Detect | DCE | |||||
| 13 | SCTS | Secondary Clear To Send | DCE | |||||
| 14 | STD | Secondary Transmitted Data | DTE | |||||
| 15 | TC | Transmitted Clock | DCE | |||||
| 16 | SRD DCT | Secondary Received Clock Divided Clock, Transmitter | DCE DCE |
|||||
| 17 | RC | Receiver Clock | DCE | |||||
| 18 | DCR | Divided Clock, Receiver | DCE | |||||
| 19 | SRTS | Secondary Request To Send | DTE | |||||
| 20 | DTR | Data Terminal Ready | DTE | |||||
| 21 | SQ | Signal Quality Detect | DCE | |||||
| 22 | RI | Ring Indicator | DCE | |||||
| 23 | DRS | Data Rate Selector Data Rate Selector | DTE DCE |
|||||
| 24 | SCTE | Serial Clock Transmit External | DTE | |||||
| 25 | BUSY | Busy | DTE | |||||

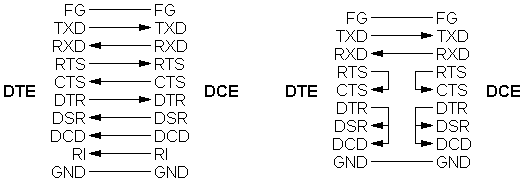

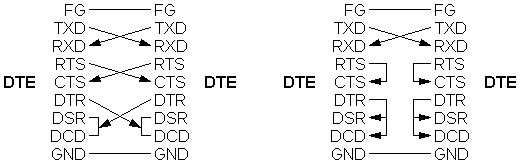

DTE (Data Terminal Equipment): Computer or Terminal

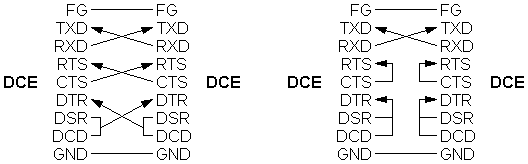

DCE (Data Communications Equipment): Modem




| EIA Standard | ||
|---|---|---|

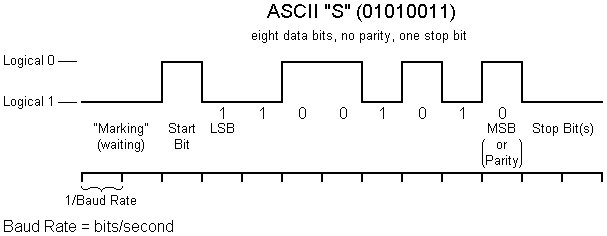

| Driver | Logical 0 (high) = +5 V to +15 V Logical 1 (low) = -5 V to -15 V | into a load of 3 kohm to 7 kohm with a slew rate < 30 V/microsecond |
| Receiver | Logical 0 (high) = +3 V to +25 V Logical 1 (low) = -3 V to -25 V | and presents a 3 kohm to 7 kohm load |
| Half Duplex: | Either unit can transmit while the other listens, but both cannot transmit simultaneously. |
| Full Duplex: | Both units can transmit simultaneously. |

(for Testing the Serial Port)
This page is for INFORMATIONAL PURPOSES ONLY.
Page author: Dawn Rorvik (rorvikd@evergreen.edu)
